電站壓油罐油位監控UXJC-1260-1-A-2磁翻板液位計介紹
電站壓油罐油位監控UXJC-1260-1-A-2磁翻板液位計介紹

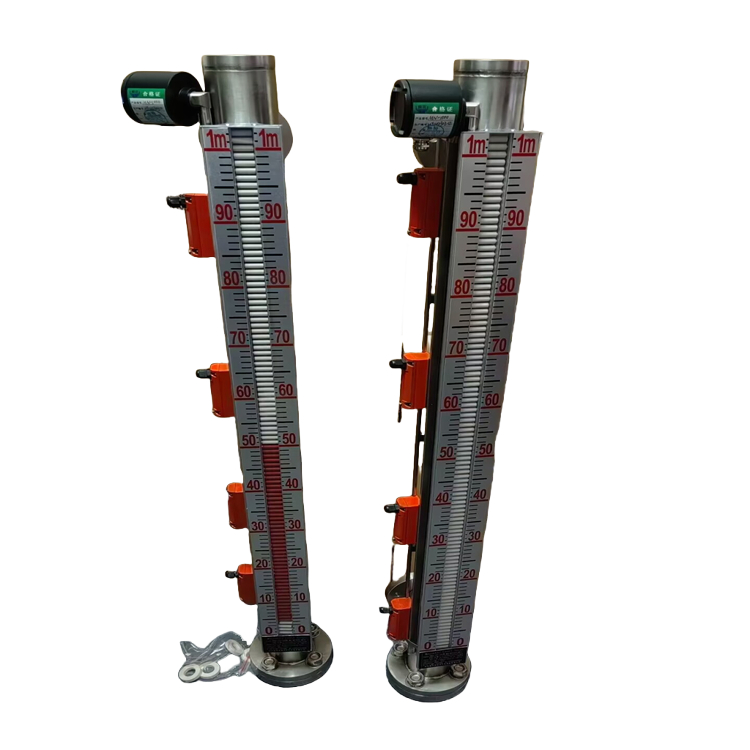

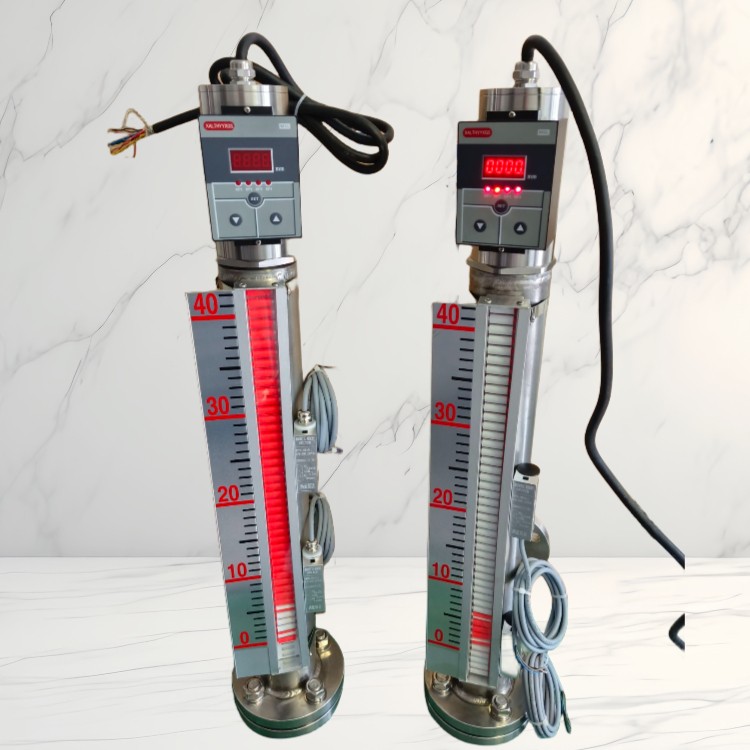

UXJC系列磁翻柱液位計是可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下地測量液位，全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。配上TD0620磁記憶傳感器實現液位報警、控制開關，可實現液位的上、下限報警和控制；配上TD0311型磁控變送器，可將液位、界位信號轉換成二線制4～20mADC標準信號，實現遠距離檢測、指示、記錄與控制。
UXJ系列磁翻板液位計是以磁性浮子驅動的雙色磁板（柱）指示液位，可以做到高密封、防泄漏和在高壓、高溫、腐蝕性條件下安全可靠地檢測液位，全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。配上液位磁記憶開關，輔以磁致伸縮液位變送器，可將液位的變化轉換成4~20mA標準電流輸出，實現遠傳、監測和控制。技術參數測量范圍（安裝法蘭中心距L）：15mm 0~3000mm可按用戶提供各種中心距尺寸生產介質壓力：0、1.0、2.5、4.0、6.4MPa指示精確度：±10mm介質粘度：≤0.4pas介質密度：0.4~1.2g/cm3介質溫度：0~150℃控制輸出：1A/220VAC 1A/DC30V變送輸出：4~20mA（DC24V）連接方式：常規法蘭連接，管連接訂貨注明

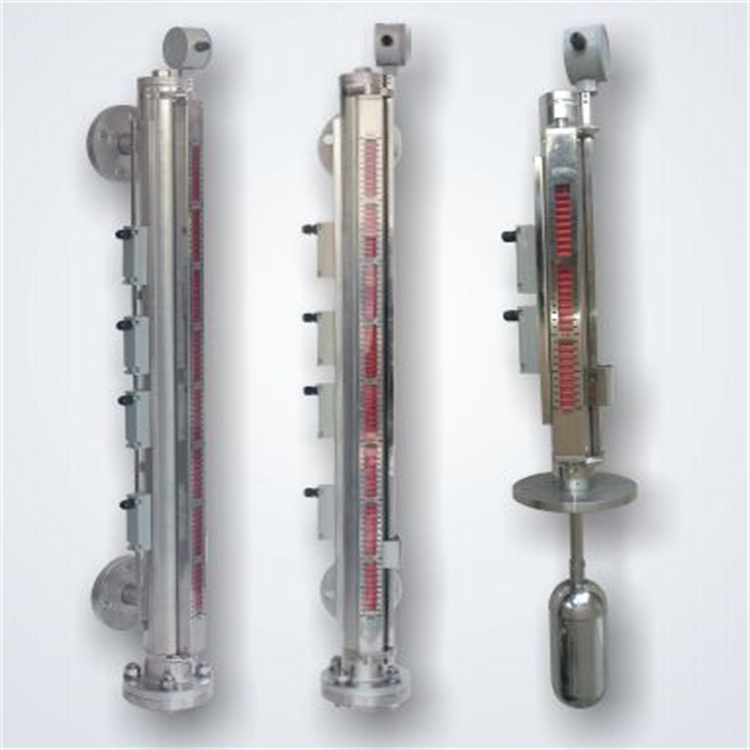

磁翻板式液位計是通過磁浮子驅動雙色薄片翻轉來指示液位的工業儀表，主要包括UXJ基本型和UXJC基型電遠傳/B本安防爆型兩大類別。其主體內的磁浮子隨液位升降運動，帶動外部指示器中紅白雙色薄片翻轉顯示液位高度，配合刻度尺實現直觀觀測。該儀表分為插入型、保溫型、防霜型、耐強腐蝕型等多種類型，測量范圍覆蓋200-15000mm。
機組上導、推力、水導油槽上、回油箱液位，當油位高于或低于設定值時液位開關發出相應信號。此液位開關經國內外多個電站長期使用動作可靠。
頂蓋液位開關采用XACLAKE公司生產的MBBC型重錘式液位開關，監測三個液面，動作值任意調整，接點容量大，動作原理為重力式?？朔∽邮揭何婚_關易卡、拒動的現象。
測量油槽和頂蓋液位，使用的PR-46W型液位變送器，精度高、穩定性好，對于測量油槽小量程的油位，是該變送器的主要特點。對測量頂蓋液位。使用安裝時應注意防水，將電纜接入端子箱，避免有水進入電纜的導氣管內，造成不能使用。
在水輪機機組和筒閥接力器旁、回復機構上，分別安裝MLK-1位移傳感器、國產位置開關。該位移傳感器特點：導葉接力器位移傳感器選用非接觸式的磁致伸縮位移變送器，因活動的磁鐵與傳感器之間無接觸，不產生任何磨損，有利長時期使用；精度和防護等級高；容易安裝；測程值在一定范圍內可調節；測量信號用于監控和機組調速裝置；可按控制的需要整定不同的動作點，開關量電信號供監控系統。在國內和國外的機組上。較多使用此原理的變送器。國產的位置開關因不易調節。體積大等因素，在部分電站已被非接觸直線式位置開關所取代。
發電機軸電流監測裝置由西藍恒遠公司生產提供，由軸電流互感器和軸電流顯示報警裝置組成軸電流監測裝置。軸電流互感器套在發電機大軸上，固定在發電機推力油槽內擋油管下方下機架中心體內。當發電機軸承的絕緣損壞，在大軸中形成危害軸瓦的軸電流時，軸電流顯示儀能顯示軸電流的大小。發出報警或停機信號。從而在軸承損壞之前就可以發現故障并予以消除，避免事故擴大。
機組所有的電液換向閥，均采用西藍恒遠DFX的產品，二位四通的電液換向閥為雙線圈、帶自鎖、可短時通電，分別控制機組鎖錠、二段關閉閥。提供二段關閉閥安裝在接力器關閉時的回油管道上。在機組緊急關機過程中，當機組以一定速度關閉到一定開度后，操作電磁閥，投入二段關閉閥，以改變機組關閉速度，防止機組抬機，保護機組的安全。
